Torkbench PRO : exemple de mesure
Mesure d’un mouvement horloger

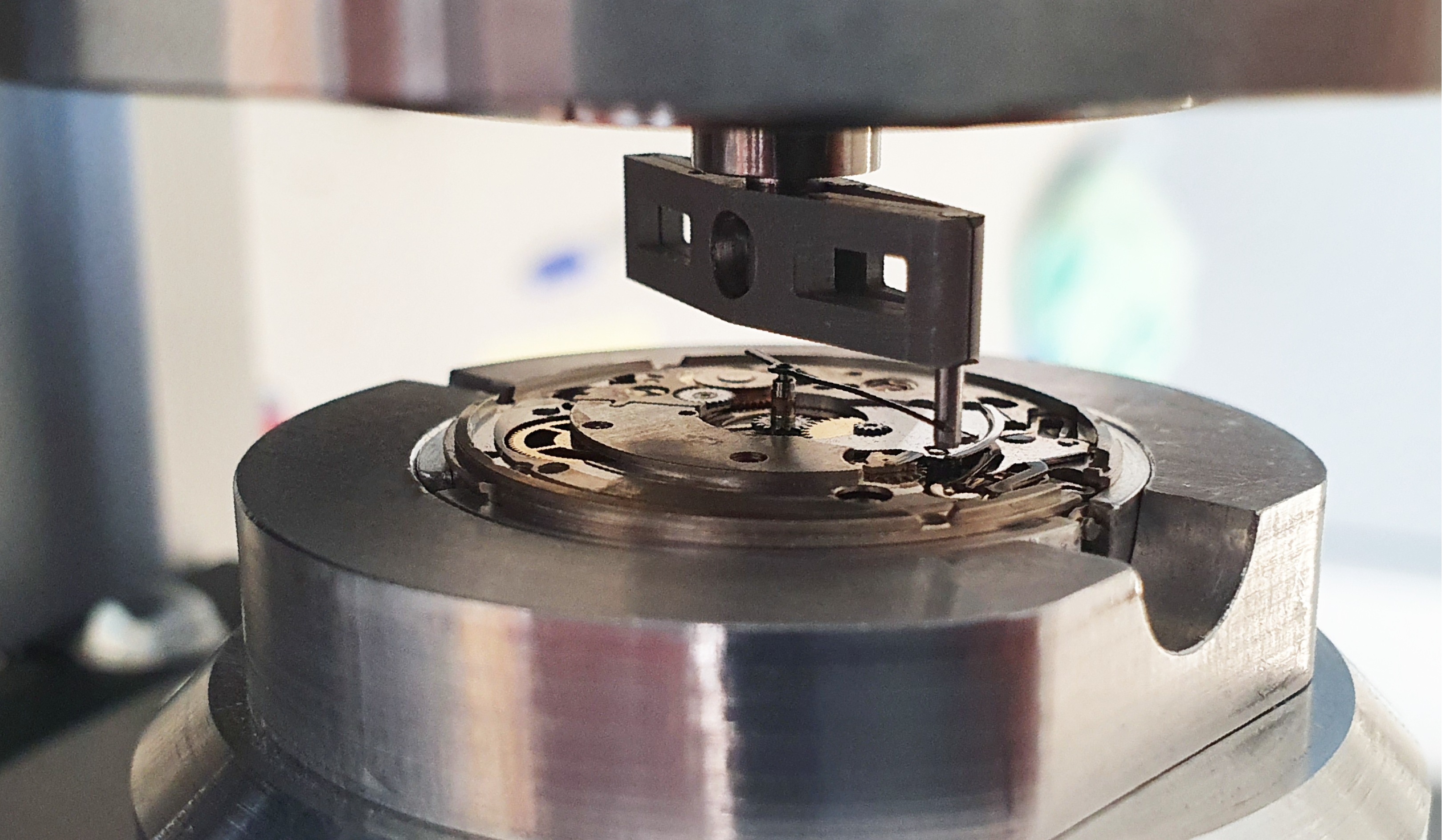

La mesure du couple à à l’aiguille des secondes (sans organe régulateur) permet de quantifier le fonctionnement du rouage d’un mouvement horloger. On retrouve les courbes de couple caractéristiques de l’engrènement.
Cette mesure a été réalisée avec un MuT.03 A24W.1W (±240 uNm) et est présentée sans post-traitement. Le mouvement utilisé est le ETA 2824 dont l’aiguille de seconde a été entrainé à 0.8 tr/min.
Plus de détails peuvent être retrouvés ici.
Engrènement
Engrènement sur 10 tours
La mesure sur 10 tours consécutifs permet d’observer l’allure typique de l’engrènement du mobile de seconde. Afin de qualifier la répétabilité de la mesure, 4 mesures successives ont été réalisées en veillant à avoir le rouage dans une position strictement identique entre deux mesures.
Performances
Différence entre deux mesure en charge
L’écart type moyen de la différence sur 10 tours de mesure est de 0.01 uNm.
Zoom sur 4 dents
Ci-dessous se trouve une vidéo d’un zoom sur 4 dents du mobile de secondes illustrant la superposition des mesures 1 à 4. La mesure a été faite à 0.8 tr/min et est accélérée ici à des fin de démonstration.
