Torkbench PRO
La plateforme de mesure polyvalente
La plateforme Torkbench PRO répond aux besoins de R&D pour la mesure de micro-couples. Son utilisation aisée et sa grande adaptabilité permet d’étendre les limites du possible pour les mesures de faibles couple en laboratoire.
caractéristiques
TORKBENCH PRO

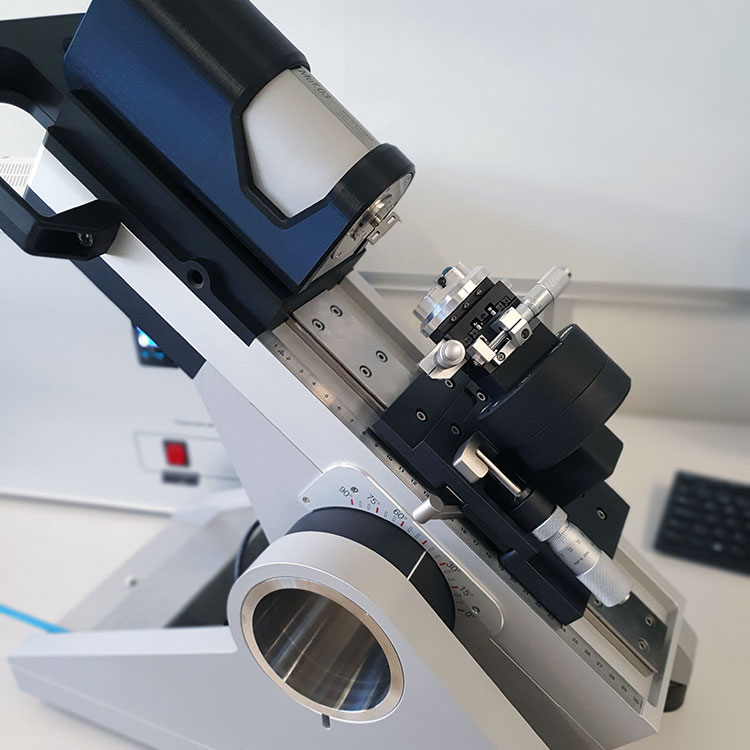

Les caractéristiques principales de la plateforme de mesure Torkbench PRO sont les suivantes:
• Module de couple MuT.03 avec entraînement en rotation et mesure directe du couple
• 2 plages de mesure: ±240 uNm et ±2400 uNm
• Résolution en couple dès 15 nNm
• Plateforme inclinable de 0 à 90° (verticale) par pas de 5°
• Table XY avec une résolution mécanique de 3 um
• Axe Z grossier (course 150mm) et fin (résolution 0.01mm) pour un positionnement en continu
• Butée de positionnement Z amovible
Accessoires
TORKBENCH PRO
Les bancs de mesure Torkbench PRO peuvent être complétés par de nombreux accessoires, dont voici les principaux:
• Traitement de l’air (TA.03): unité de filtrage et séchage d’air avec réservoir tampon.

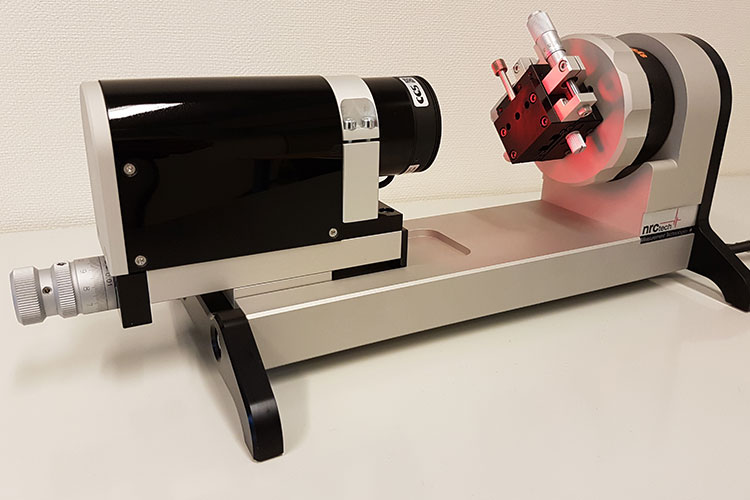

• Module d’alignement externe (AL.02 et IA.03, en option): centrage avec une erreur totale inférieure à 20 um. La pièce à mesurer est alignée sur la banc de centrage AL.02 puis transférée sur le banc de mesure Torkbench.
• Set de vérification SV.03: pour une vérification autonome de l’étalonnage du capteur.
Interface UTILISATEUR
Contrôle et transfert des données
Le banc de mesure Torkbench PRO communique au PC de commande via un protocole série ouvert.

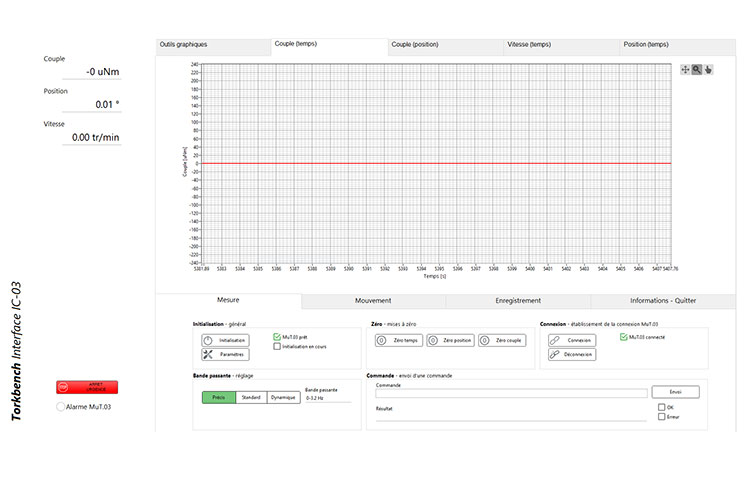

Le banc est piloté par l’interface Torkbench IC.03 proposée par NRCtech.
Pour des applications très spécifiques, une interface tierce peut être utilisée, développée pour répondre aux besoins particuliers de nos clients.
Plages de mesure
DU MICRO AU MILLINEWTON MÈTRE
La plateforme Torkbench PRO utilise le module de mesure MuT.03, disponible dans les plages de mesure suivantes :
•MUT.03.A24W: ±240 uNm
• MUT.03.A24X: ±2400 uNm
