SBP01-Controller
Acquisition 4 canaux haute fréquence

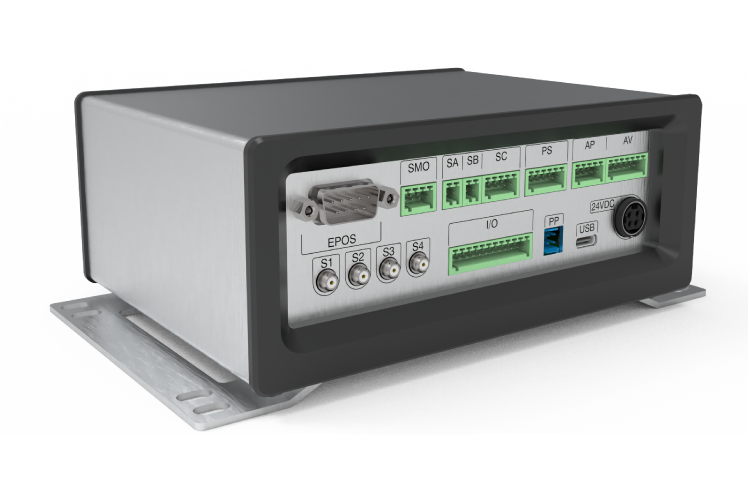

Le boîtier de commande et d’acquisition NRCtech SBP01-Controller est destiné au pilotage de machines de chocs. Il s’adapte aussi bien aux bancs de chocs NRCtech Shockbench PRO qu’à d’autres machines à chocs que ce soit en rétrofit ou sur de nouvelles installations.
caractéristiques
Acquisition
Les caractéristiques principales d’acquisition du boîtier SBP01-Controller sont les suivantes :
• 4 canaux d’acquisition IEPE (p.ex ICP®, Piezotron®, CCLD, IsoTron®,DeltaTron®,…)
• Acquisition jusqu’à 320 kHz sur 4 canaux simultanés
• Résolution 16 bits
• 3 filtres passe-bas analogiques sélectionnables (15, 30 et 60 kHz)
Caractéristiques
Actuation, Sécurité et extension
Le module SBP01-Controller ne se contente pas uniquement de faire l’acquisition des chocs mais aussi de piloter les chocs.
• Contrôle de moteur pas-à-pas (générique) ou Maxon EPOS4
• Contrôle automatisé de l’amplitude de choc
• Fonction de sécurité STO (arrêt d’urgence et ouverture de porte) et limiteur de course intégré
• Gestion pneumatique intégrée
• Possibilités d’extension sur mesure au travers de ports GPIO
Plus d’information sur l’unité de contrôle SBP01-Controller peuvent être trouvées ici.
Interface utilisateur
Contrôle et transfert des données
Le boîtier SBP01-Controller est fourni avec son logiciel de contrôle : SBP01-IC02.
Ce logiciel permet la configuration ainsi que la visualisation des chocs effectués par la machine à chocs.
Un système de validation des chocs selon la norme NIHS 91-30 est intégré à l’interface, l’ensemble des données de chocs est sauvegardé dans des fichiers de mesures.
Téléchargements
Plus d’informations sur le boitier de contrôle peuvent être trouvés ci-dessous :
- Fiche technique (pdf)
