Plateforme de mesure de micro-couples
Torkbench PRO
La plateforme de mesure polyvalente

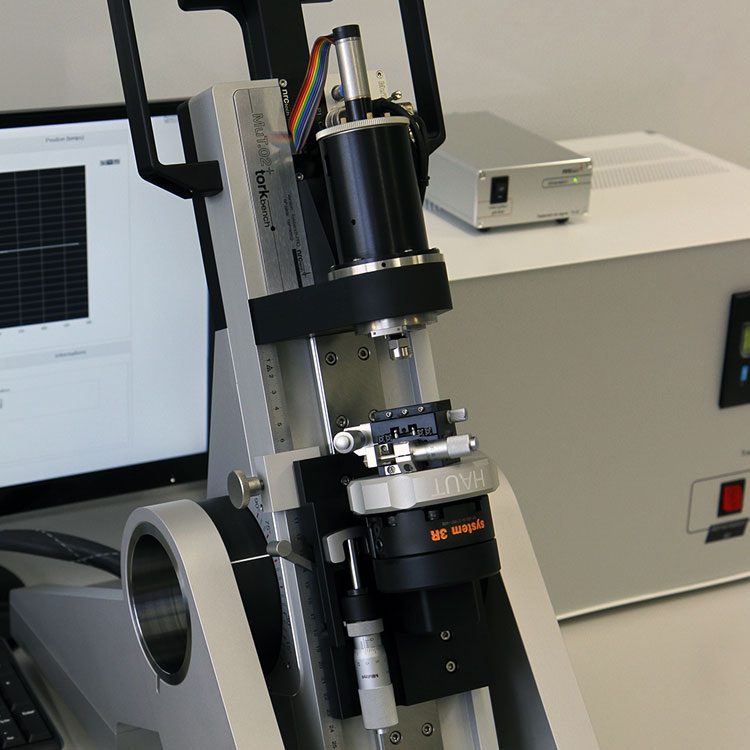

La plateforme Torkbench PRO répond aux besoins de R&D pour la mesure de micro-couples. Son utilisation aisée et sa grande adaptabilité permet d’étendre les limites du possible pour les mesures de faibles couple en laboratoire.
Les caractéristiques
TORKBENCH PRO
Les caractéristiques principales de la plateforme de mesure Torkbench PRO sont les suivantes:
- Capteur de couple MuT.02+ avec mesure directe du couple en rotation et paliers aérostatiques
- 8 plages de mesure: ± 60 uNm à 24 mNm
- Plateforme inclinable de 0 à 90° (verticale) par pas de 5°
- Posage par palette pour un positionnement ultraprécis de l’organe à mesurer (répétabilité 2 um)
- Axe Z grossier (course 150mm) et fin (résolution 0.01mm) pour un positionnement en continu
- Butée de positionnement Z amovible
- Eclairage amovible
Les Accessoires
TORKBENCH PRO
- Table XY avec une résolution mécanique de 3 um (option)
- Module d’alignement externe (AL-02, option): centrage avec une erreur totale inférieure à 20 um. La pièce à mesurer est alignée sur la banc de centrage AL-02 puis transférée sur le banc de mesure Torkbench.
- Set de vérification VA/VB-02: pour une vérification autonome de la calibration du capteur.
Interface
Contrôle et transfert des données
Le boîtier de traitement du signal TS-02 communique au PC de commande via un protocole série ouvert.
Par conséquent, il existe deux possibilités pour piloter le banc Torkbench PRO:

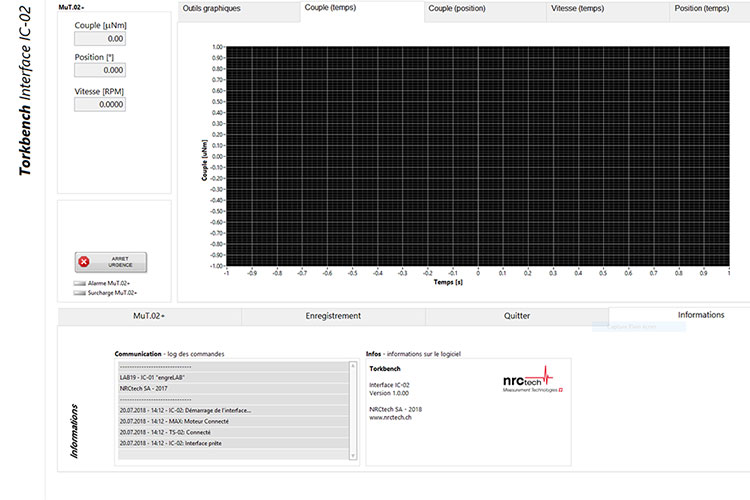

- Le banc peut être piloté avec l’interface Torkbench IC-02 proposée par NRCtech
- Une interface tierce peut être utilisée, développée pour répondre aux besoins plus spécifiques de nos clients.
Plages de mesure
DU MICRO AU MILLINEWTON MÈTRE
La plateforme Torkbench PRO utilise le capteur MuT.02+, disponible dans les plages de mesure suivantes :
- MuT.02+ A60V: ±60 uNm
- MuT.02+ A12W: ±120 uNm
- MuT.02+ A30W: ±300 uNm
- MuT.02+ B60W: ±600 uNm
- MuT.02+ B12X: ±1’200 uNm
- MuT.02+ B24X: ±2’400 uNm
- MuT.02+ B12Y: ±12’000 uNm
- MuT.02+ B24Y: ±24’000 uNm
