Plateforme de mesure de micro-couples

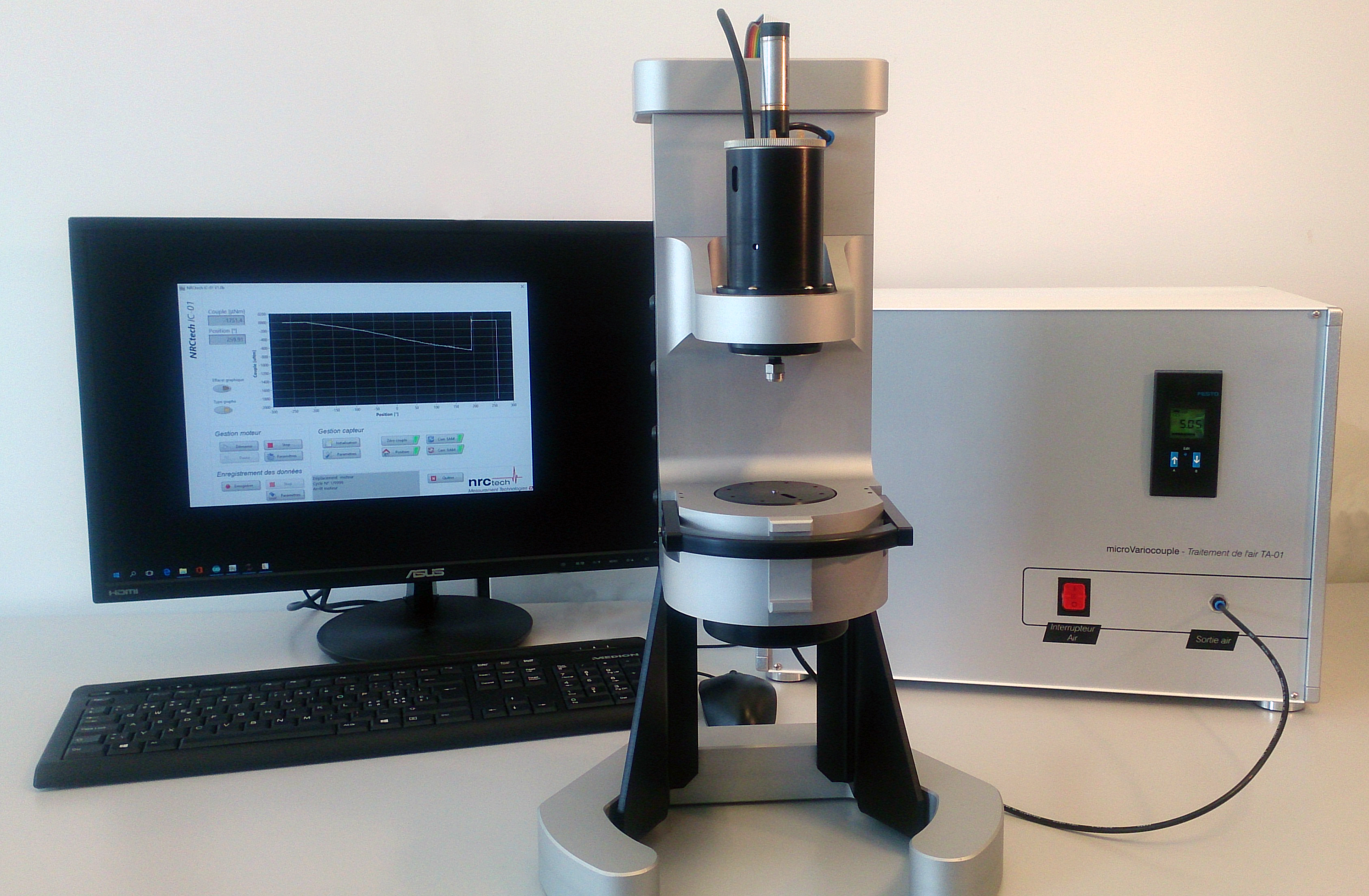

Torkbench LITE

La plateforme de mesure dédiée

La plateforme Torkbench LITE est une version simplifiée de la plateforme Torkbench PRO. Elle permet de mettre en place des mesures de micro-couple spécifiques, que ce soit au sein des laboratoires R&D ou en production.

Les caractéristiques

Torkbench LITE

Les caractéristiques principales de la plateforme de mesure Torkbench LITE sont les suivantes:

  • Mesure (tournante) du couple, de 0.01 à 10 tr/min
  • Position horizontale ou verticale
  • Fixation du posage par palette, répétabilité 20 um (option)
  • Table XYZ, incrément minimal 3 um (option)
  • Entraînement par pince Schaublin D6/D8

Exemple de mesure

Couple à l’aiguille des secondes

Rendez-vous à la section « réalisations » afin de voir une mesure typique qui peut être réalisée à l’aide d’un Torkbench LITE: le couple à l’aiguille des secondes.

Plages de mesure

DU MICRO AU MILLINEWTON MÈTRE

La plateforme Torkbench PRO utilise le capteur MuT.02+, disponible dans les plages de mesure suivantes:

  • MuT.02+ A60V: ±60 uNm
  • MuT.02+ A12W: ±120 uNm
  • MuT.02+ A30W: ±300 uNm
  • MuT.02+ B60W: ±600 uNm
  • MuT.02+ B12X: ±1’200 uNm
  • MuT.02+ B24X: ±2’400 uNm
  • MuT.02+ B12Y: ±12’000 uNm
  • MuT.02+ B24Y: ±24’000 uNm

Téléchargements

Données techniques
