Le concept MuT.02+
Un résultat précis par mesure directe du couple
Le système MuT.02+ est un capteur de couple rotatif. Cela signifie qu’il est capable de mesurer un couple tout en imposant un mouvement rotatif. Il est donc possible d’entraîner un mécanisme et de mesurer simultanément le couple transmis et la position angulaire. Contrairement à d’autres systèmes, il s’agit d’une mesure de couple pur (et non de couple-force réalisée au moyen d’un capteur de force). Ainsi, en cas d’application de couple-force, la mesure est insensible au rayon d’application de la force d’entraînement.
MuT.02+
Plus qu’un capteur de couple!

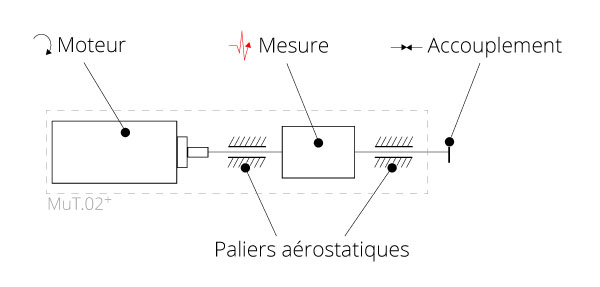

Le système MuT.02+ est bien plus qu’un simple capteur de couple tournant. Il s’agit d’un système intégré, avec les composants suivants:
- Corps d’épreuve – mesure du couple avec une résolution inférieure au microNewton mètre
- Paliers à air – reprise des efforts radiaux/axiaux sans frottements
- Moteur brushless avec réducteur – entraînement en rotation
- Codeur optique – mesure précise de la position de la broche
Le boîtier TS-02 intègre l’électronique et sert d’interface entre le capteur et l’ordinateur.
Système de mesure MuT.02+
La mesure de couple évolue
Le capteur MuT.02+ est une évolution de notre capteur de couple MuT02 commercialisé en 2008. Notre objectif est de maintenir le capteur MuT.02+ au meilleur niveau de performances possible.
Il existe 2 versions du capteur MuT.02+
- A – plages de mesure inférieures à 1000 uNm
- B – plages de mesure supérieures à 1000 uNm
Calibration
La précision en toute autonomie

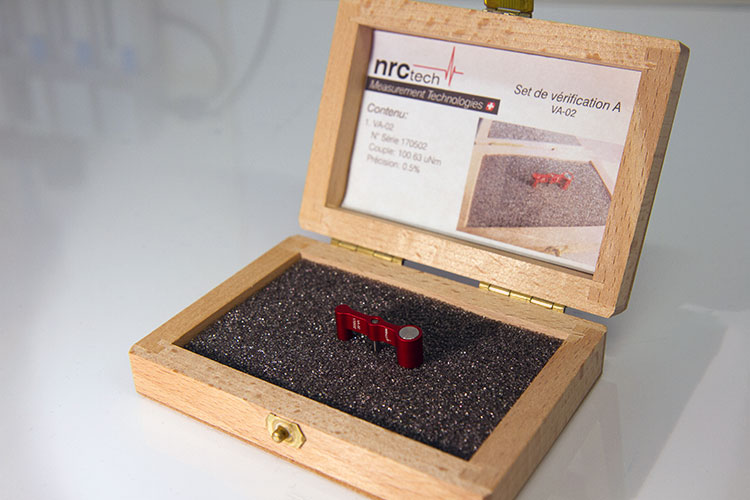

Avec le système de vérification d’étalonnage VA-02 / VB-02, la justesse du capteur MuT.02+ peut être évaluée en tout moment – nul besoin d’attendre sur un service de calibration! Ainsi, vous pouvez vous assurer d’une mesure précise et fiable dans le temps!
Caractéristiques
Comparez nos performances
Les caractéristiques du système de mesure MuT.02+ sont les suivantes:
- Linéarité/hystérèse < ± 0.3 % PE
- Bande passante 0 – 10 Hz à 0 – 30 Hz

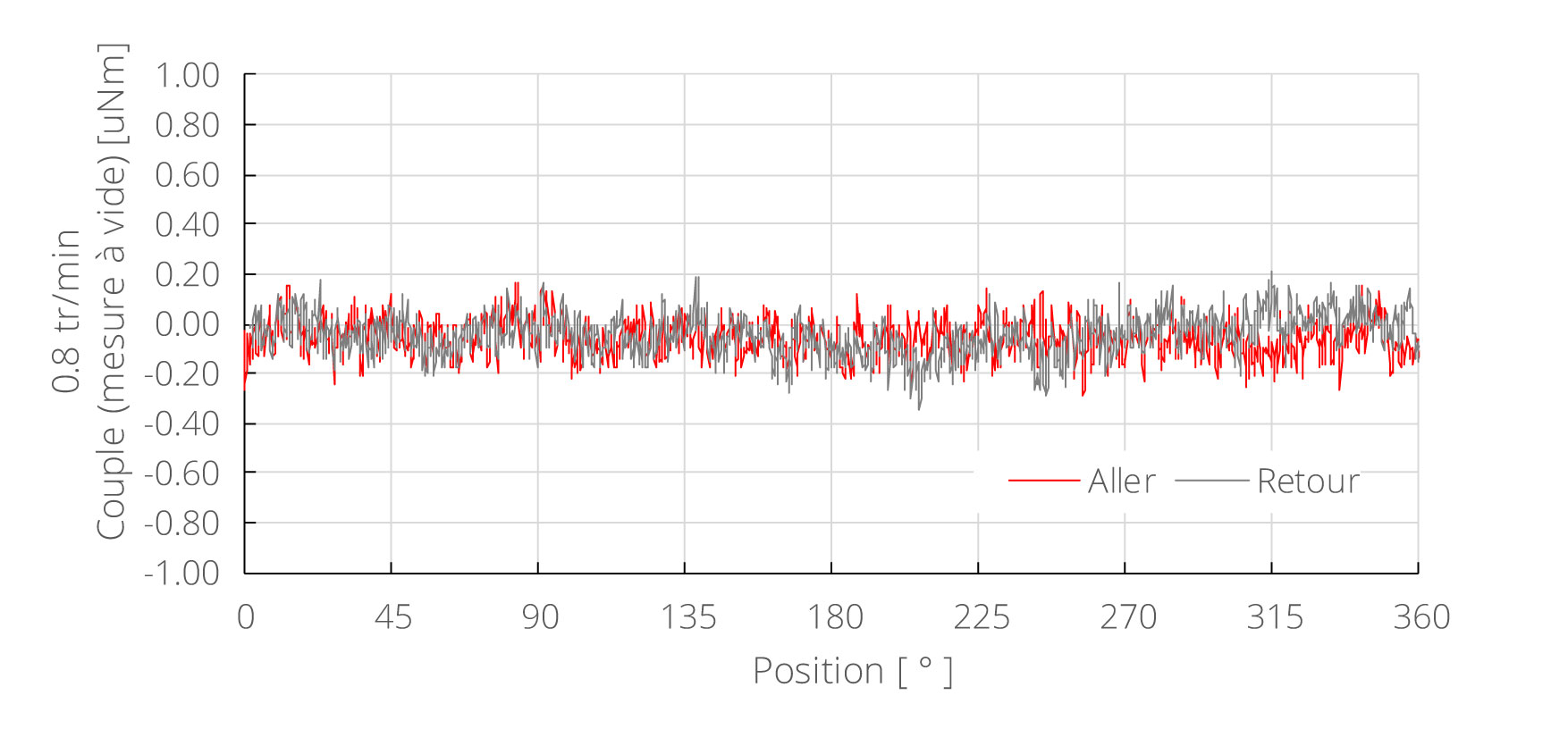

- Résolution (RMS) à partir de 0.1 uNm
- Système de fixation: pince Schaublin D6 ou D8
Plages de mesure
Du micro au millinewton mètre
Le capteur MuT.02+ est proposé dans 8 plages de mesure:
- MuT.02+ A60V: ±60 uNm
- MuT.02+ A12W: ±120 uNm
- MuT.02+ A30W: ±300 uNm
- MuT.02+ A60W: ±600 uNm
- MuT.02+ B12X: ±1’200 uNm
- MuT.02+ B24X: ±2’400 uNm
- MuT.02+ B12Y: ±12’000 uNm
- MuT.02+ B24Y: ±24’000 uNm
D’autre plages de mesure peuvent être fournies sur demande.
Exemple de mesure

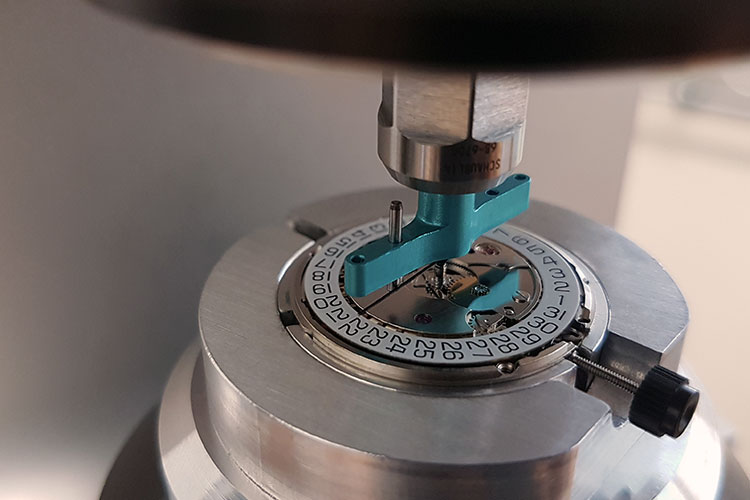

Couple à l’aiguille des secondes
Rendez-vous à la section « réalisations » afin de voir une mesure typique qui peut être réalisée à l’aide d’un Torkbench LITE: le couple à l’aiguille des secondes.
Téléchargements
données techniques
MuT.02+ A
Fiche technique:
NRCtech_MUT02plus_A_FR_V180815 (pdf)
MuT.02+ B
Fiche technique:
NRCtech_MUT02plus_B_FR_V180815 (pdf)
Modèle 3D:
Modèle 3D (format STEP 203)
